這批天津楊柳青木版年畫是山東博物館藏謝昌一捐贈(zèng)楊柳青年畫保護(hù)修復(fù)項(xiàng)目的部分修復(fù)成果。本項(xiàng)目需進(jìn)行保護(hù)修復(fù)的年畫文物共計(jì)51件，為清中晚期到民國(guó)時(shí)期天津楊柳青年畫作品，是山東博物館年畫類文物中的重要組成部分。參考《館藏紙質(zhì)文物病害與圖示》及《可移動(dòng)文物病害評(píng)估技術(shù)規(guī)程紙質(zhì)類文物》，對(duì)該批文物的病害情況進(jìn)行調(diào)查和分類，經(jīng)統(tǒng)計(jì)，主要病害有黃脆、污漬、斷裂、殘缺、水漬、折痕褶皺、變色以及返鉛等，多為中度病害，少數(shù)為重度病害，文物現(xiàn)狀已無法滿足展覽展出的需要。

項(xiàng)目成員依據(jù)山東博物館文保部專家制定的項(xiàng)目實(shí)施方案開展保護(hù)修復(fù)工作，主要工作內(nèi)容包括：無損分析檢測(cè)、保護(hù)性修復(fù)、脫酸以及裝裱等。

在對(duì)該批文物實(shí)施保護(hù)修復(fù)之前，根據(jù)每件文物的具體情況，進(jìn)行必要的、更具針對(duì)性的分析檢測(cè)和試驗(yàn)，利用現(xiàn)代科學(xué)儀器檢測(cè)年畫文物的紙張、顏料、酸度等，以此作為分析病害、制定文物保護(hù)修復(fù)方案的依據(jù)。檢測(cè)項(xiàng)目包括：尺寸、厚度、重量、緊度、pH值、Lab色度、纖維顯微圖像采集、X射線熒光光譜分析以及紅外光譜分析等。

而后，在對(duì)年畫進(jìn)行修復(fù)、脫酸處理后，選擇性地進(jìn)行檢測(cè)分析，采集修復(fù)后、脫酸后的數(shù)據(jù)。

顏料測(cè)試及加固。在進(jìn)行修復(fù)操作前，先對(duì)顏料的耐水性進(jìn)行測(cè)試和評(píng)估，用蘸水的濾紙或棉簽印在墨、彩色顏料上，檢查是否掉色、擴(kuò)散，必要時(shí)使用膠礬水加固進(jìn)行加固處理。經(jīng)測(cè)試，本批年畫的顏料極易脫落、洇色、擴(kuò)散，修復(fù)過程中需要嚴(yán)格控制用水量。

表面除塵、清理水漬。用軟毛刷輕輕的將畫芯表面的塵垢拂去；輕微的水漬，可用干凈的毛筆蘸純凈水將水漬處涂濕，趁濕在水漬周圍噴些涼水，用吸水紙吸取水分后并將其壓平陰干。

修復(fù)返鉛。返鉛病害是該批文物的常見病害，慎重選擇文物保護(hù)常用的化學(xué)試劑，將試劑按比例用水稀釋，用毛筆蘸試劑涂抹在返鉛畫面處，及時(shí)撤潮 ，少量多次，盡可能地使返鉛處恢復(fù)至與周圍色調(diào)協(xié)調(diào)一致。

修復(fù)折痕、殘缺，展平畫幅。年畫文物的保護(hù)修復(fù)工作，使用傳統(tǒng)漿糊作為黏合劑，修補(bǔ)斷裂、殘缺時(shí)，選用與其纖維原料、厚薄、顏色、簾紋等接近的紙張作為修復(fù)用紙。利用拷貝臺(tái)，撕出與破洞形狀、大小相近的補(bǔ)紙備用。畫幅正面朝上，用刀鋒沿著破洞邊緣輕輕刮出1-2mm的坡度，微微潤(rùn)潮撕好的補(bǔ)紙，滿刷稠漿糊，接著蓋在破損處，輕輕抹壓，修飾搭邊，完成修補(bǔ)。

斷裂和邊緣磨損處，除修補(bǔ)畫幅正面破損外，還需在背面，用3-5mm寬的薄皮紙溜補(bǔ)加固。

最后，使用離子蒸汽發(fā)生器產(chǎn)生水蒸汽，將畫心稍稍潤(rùn)濕，再上下襯宣紙，使用重物壓平即可。

通過觀察年畫脫落紙張碎片的纖維顯微圖像可知，其紙張多為機(jī)器紙漿所抄制的木漿紙，這種紙由于紙漿中木質(zhì)素的存在呈酸性，極易導(dǎo)致酸化進(jìn)一步發(fā)展導(dǎo)致紙張變脆易斷。本項(xiàng)目對(duì)酸度過高的年畫進(jìn)行了必要的脫酸處理，經(jīng)商定，只對(duì)紙張表面pH均值＜5.50的年畫進(jìn)行脫酸，脫酸后pH值在7左右。

在脫酸工作正式開始之前，針對(duì)年畫材質(zhì)的復(fù)雜性，應(yīng)預(yù)估脫酸工藝對(duì)年畫本體保護(hù)的風(fēng)險(xiǎn)，制定脫酸方案，并進(jìn)行脫酸實(shí)驗(yàn)。

由于氣相脫酸操作性不強(qiáng)，所以選用液相脫酸的方法。年畫是快銷品，色彩繁多且艷麗，制作年畫所使用的顏料大多成本低廉、質(zhì)量很差，加之，楊柳青年畫制作工藝是“半印半繪”，有些手繪的地方未經(jīng)施膠，同時(shí)，由于年代久遠(yuǎn)，年畫上有些地方的膠已經(jīng)變質(zhì)，疏水性降低，這就導(dǎo)致顏料遇水極易脫落、暈色。修復(fù)過程中還發(fā)現(xiàn)有些年畫用水過多或不勻就會(huì)導(dǎo)致畫幅紙張整體變形。綜合考慮，應(yīng)用的脫酸材料要避開水相脫酸為佳，使用無水脫酸液；年畫尺寸大，修復(fù)條件受限，脫酸方法選擇操作方便的手工噴涂法。

依照方案，用采買的字畫和新印年畫成品進(jìn)行脫酸實(shí)驗(yàn)，選用兩款無水脫酸液和傳統(tǒng)的氫氧化鈣飽和溶液進(jìn)行實(shí)驗(yàn)，比對(duì)脫酸效果和工作效率，最終確認(rèn)使用安書鎂無水脫酸液在畫幅正面進(jìn)行手工噴涂脫酸。

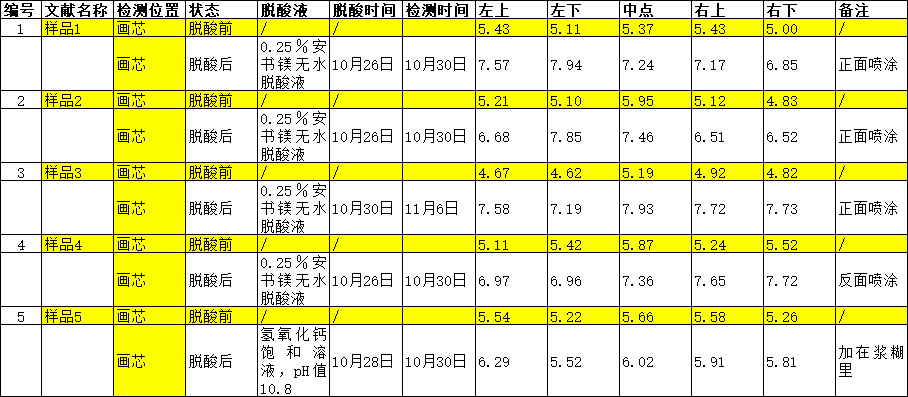

脫酸前、后數(shù)據(jù)

經(jīng)前期檢測(cè)，脫酸前年畫紙張表面pH值均值在4.0-5.5，靜置3-4天，脫酸后紙張表面pH值上升至6.5-7.5，達(dá)到預(yù)期去酸效果。脫酸過程高效安全，脫酸處理不影響文物基本面貌，不影響紙張、顏料，脫酸后不需要二次壓平處理。
