破損古籍需要修復(fù)，古籍修復(fù)遵循修舊如舊、最小干預(yù)原則，多采用溜口、溜邊、補(bǔ)裂、接邊、補(bǔ)紙的方法修復(fù)古籍書葉。線裝書是古籍中最常見的裝訂形式，經(jīng)折頁(yè)、錘平、碰針（齊欄）、釘紙捻，裁切天、地、背、打眼、訂眼、訂線、壓平、一道道工序純手工完成。

古籍當(dāng)然也需要脫酸，不論是檔案、古籍、書畫、報(bào)刊、手稿，紙質(zhì)文獻(xiàn)只要出現(xiàn)酸化現(xiàn)象，就需要脫酸，延長(zhǎng)保存壽命。

機(jī)制紙古籍

我國(guó)在清代中晚期已經(jīng)出現(xiàn)機(jī)制紙，與古籍的形成時(shí)間定義是有時(shí)間上的重疊的。目前國(guó)內(nèi)研究對(duì)清代中晚期至建國(guó)初期的機(jī)制紙普遍存在酸化現(xiàn)象已經(jīng)形成共識(shí)。因此，這部分古籍是普遍存在酸化現(xiàn)象的。

手工紙古籍

我國(guó)傳統(tǒng)手工紙的造紙工藝，在蒸煮制漿時(shí)采用石灰、草木灰，屬于堿法制漿。為了改善紙的抗水性，施膠時(shí)，唐代的植物淀粉，宋代的植物粘液（楊桃藤）呈現(xiàn)中性至弱堿性。因此，傳統(tǒng)手工紙有“紙壽千年”的美譽(yù)。

明代晚期之后，造紙開始使用上膠礬水的方法。膠礬水即松香-明礬施膠劑，溶于水后呈現(xiàn)酸性。酸催化紙張主要成分纖維素水解，造成紙張劣化，感官上使得紙張發(fā)黃、發(fā)脆，強(qiáng)度下降。另外還有造紙材料、工藝的下降，都造成了手工紙出現(xiàn)酸化現(xiàn)象。

【某市級(jí)檔案館館藏清康熙《沂州志》】

館藏《沂州志》一函8冊(cè)，據(jù)序文內(nèi)容查考，為清康熙十三年（1674）邵士重修版。版式為四周雙邊，白口，上單線魚尾，半葉十行，每行十九字，小字雙行同，版心有書名、卷目、小題、葉碼。

書芯部分為竹紙，主要病害為老化、變色、酸化、蟲蛀、鼠嚙、殘缺、水漬、污染、皺褶、粘連、炭化等。全書酸化嚴(yán)重，達(dá)到自然掉渣的程度。經(jīng)過(guò)抽樣檢測(cè)全書紙張表面pH值均值小于4.50。

修復(fù)前的《沂州志》全函天頭

修復(fù)前的《沂州志》書葉

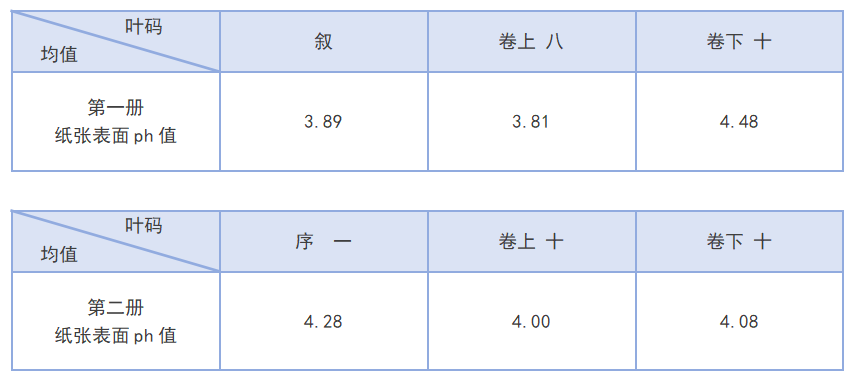

脫酸前的《沂州志》書葉

【省屬高校圖書館館藏民國(guó)《醫(yī)林改錯(cuò)》】

《醫(yī)林改錯(cuò)》1函2冊(cè)，四眼線裝，（清）王清任著，民國(guó)間上海校經(jīng)山房石印本，四周雙邊，白口，上單黑魚尾，半葉二十行 ，行四十字雙，小字行同，版心有卷名、葉碼。

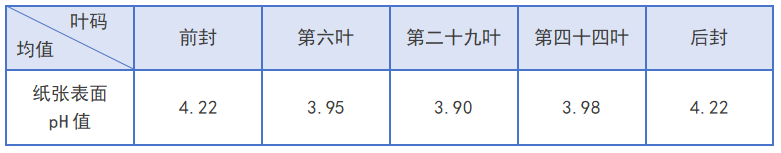

書芯部分為皮紙，主要病害為老化、變色、酸化、鼠嚙、殘缺、水漬、污染、皺褶、粘連等。全書酸化嚴(yán)重，經(jīng)過(guò)抽樣檢測(cè)全書紙張表面pH值均值小于4.50，按照古籍定損標(biāo)準(zhǔn)已經(jīng)達(dá)到二級(jí)破損。值得注意的是，雖然酸化嚴(yán)重，四周多為流傳過(guò)程中使用導(dǎo)致的磨損、小裂口，但是這函古籍書葉的強(qiáng)度尚可，紙性較好。可見，酸化的化學(xué)指標(biāo)pH值與物理指標(biāo)紙張機(jī)械強(qiáng)度、光學(xué)指標(biāo)白度色度之間的關(guān)系有待進(jìn)一步研究。

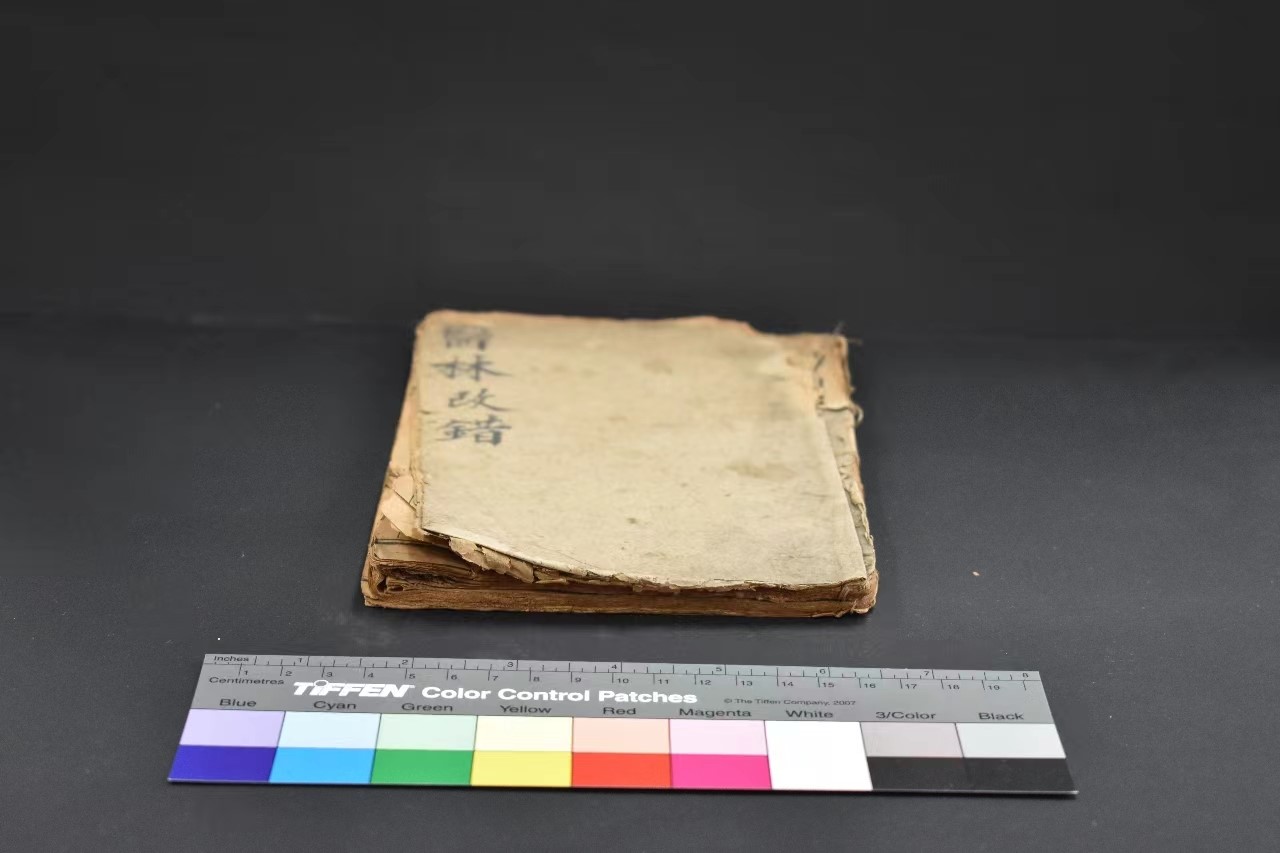

修復(fù)前的《醫(yī)林改錯(cuò)》地腳

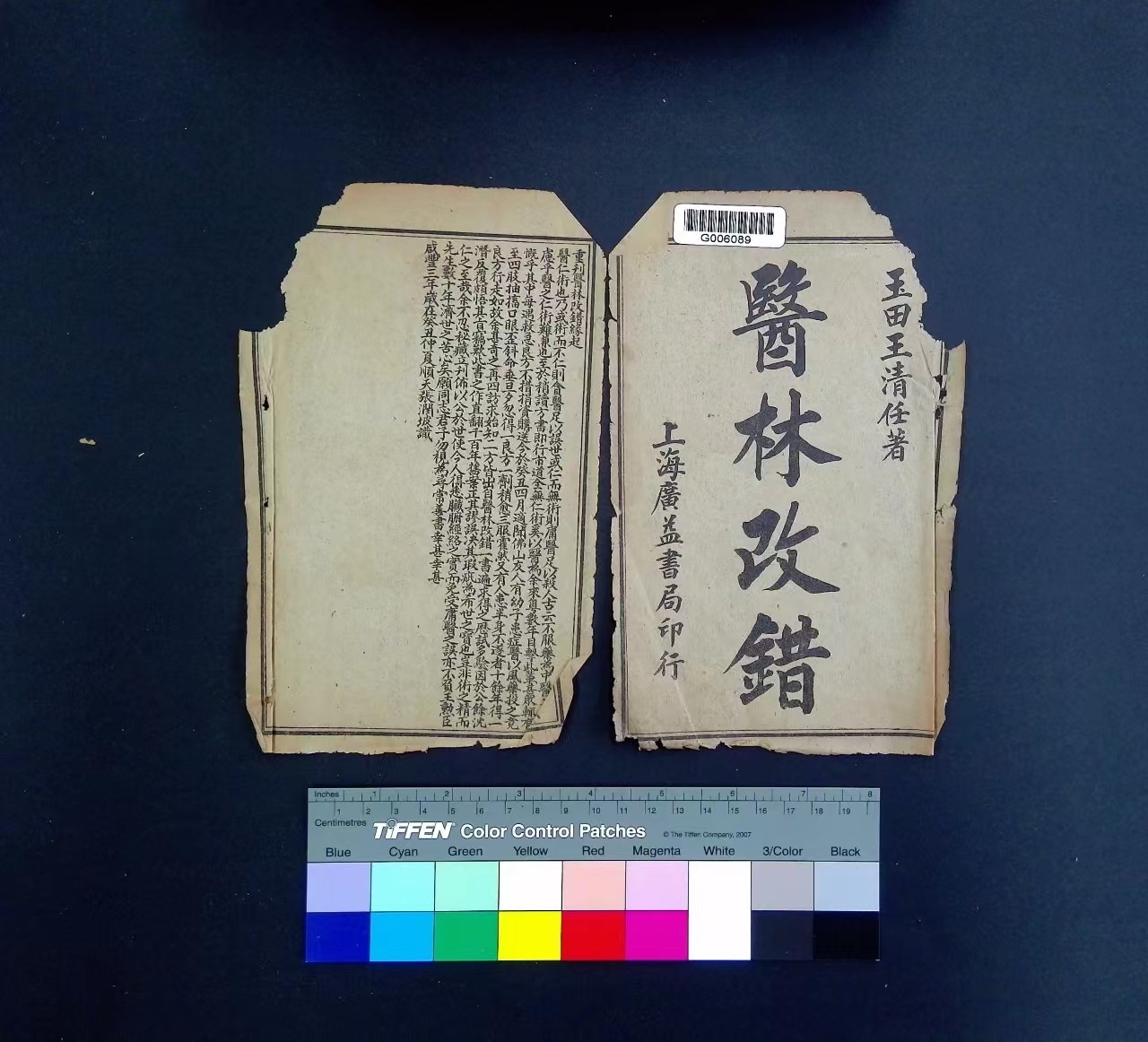

修復(fù)前的《醫(yī)林改錯(cuò)》書葉

修復(fù)前的《醫(yī)林改錯(cuò)》書葉

既然古籍也會(huì)酸化導(dǎo)致載體變質(zhì)劣化，那么酸化程度也是古籍破損定級(jí)的依據(jù)之一。

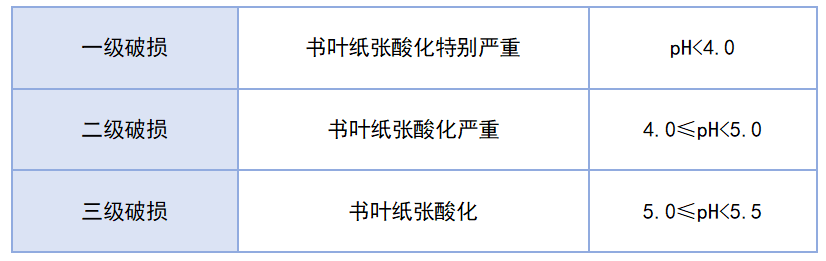

《WH/T22-2006 古籍特藏破損定級(jí)標(biāo)準(zhǔn)》

古籍脫酸才能解決酸化病害問題，阻止纖維素水解，延長(zhǎng)古籍保存壽命。

國(guó)家標(biāo)準(zhǔn)指導(dǎo)性技術(shù)文件《GB/Z 42964-2023圖書館紙質(zhì)文獻(xiàn)脫酸工藝有效性評(píng)價(jià)方法》要求脫酸后表面pH檢測(cè)酸堿度數(shù)值不低于6.5，堿儲(chǔ)量不低于0.12mol/kg?！禛B/T 21712-2008 古籍修復(fù)技術(shù)規(guī)范與質(zhì)量要求》要求用堿性物質(zhì)經(jīng)過(guò)脫酸處理后的書葉pH值應(yīng)在7.5-10之間。

古籍脫酸案例

【某市級(jí)檔案館館藏清康熙《沂州志》】

本函古籍酸化嚴(yán)重，紙張表面pH檢測(cè)均值小于4.50。在草訂之前，將干燥壓平后的書葉每10頁(yè)為一沓，放置在襯網(wǎng)上，再覆上一層襯網(wǎng)，放入0.5%濃度的安書鎂無(wú)水脫酸液中浸泡3分鐘，取出，在干凈撤潮紙上攤開，靜置5分鐘左右，待脫酸液完全揮發(fā)后，放入壓板中壓平。脫酸液不含水，紙張不變形、褶皺，對(duì)字跡、裝訂材料均無(wú)影響；無(wú)需干燥、壓平等處理，便捷、安全高效。靜置一周后進(jìn)行檢測(cè)，pH值有明顯的提升。脫酸后，pH值在7至8.5之間，符合《GB/T21712-2008 古籍修復(fù)技術(shù)規(guī)范與質(zhì)量要求》要求。

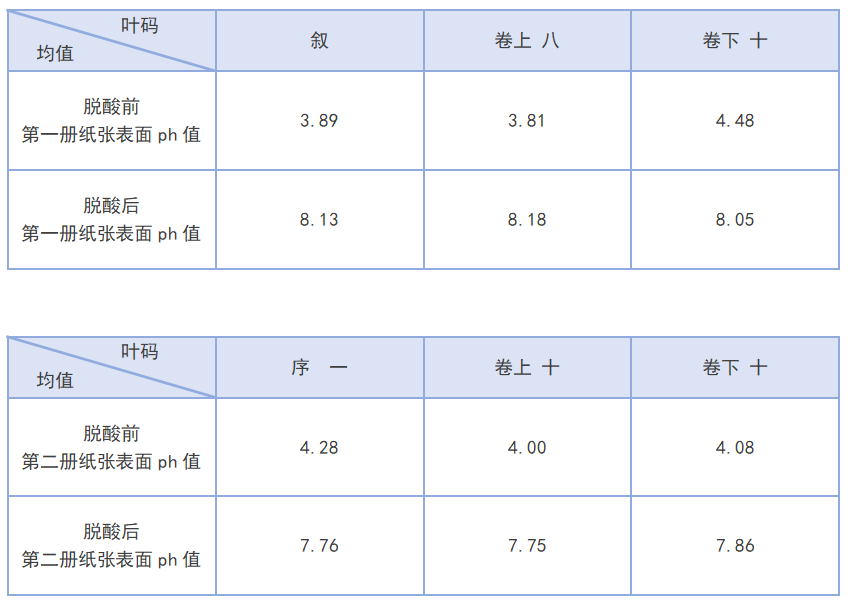

《沂州志》脫酸前后對(duì)比

古籍脫酸案例

【某市級(jí)檔案館館藏民國(guó)《醫(yī)林改錯(cuò)》】

本函古籍酸化嚴(yán)重，紙張表面pH檢測(cè)均值小于4.50。在修復(fù)、裁剪之后，將干燥壓平后的書葉展平放置在水平面上，使用0.5%濃度的安書鎂無(wú)水脫酸液中均勻噴涂一遍后，在干凈撤潮紙上攤開，無(wú)需長(zhǎng)時(shí)間靜置，可立刻開始下一張書葉的噴涂脫酸。脫酸液可以單獨(dú)使用，也可以結(jié)合紙張修復(fù)過(guò)程使用。因載體劑揮發(fā)快，紙張會(huì)快速干燥，不需要額外的干燥時(shí)間，提高了脫酸作業(yè)的效率。靜置一周后進(jìn)行檢測(cè)，pH值有明顯的提升。脫酸后，pH值在7至8.5之間，符合《GB/T21712-2008 古籍修復(fù)技術(shù)規(guī)范與質(zhì)量要求》要求。

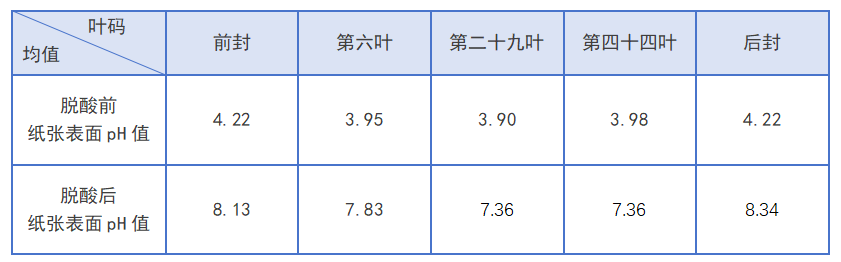

《醫(yī)林改錯(cuò)》脫酸前后對(duì)比

目前，國(guó)家正在推動(dòng)古籍定級(jí)轉(zhuǎn)文物定級(jí)的工作。今后，是古籍，也是文物。古籍文物蘊(yùn)含文學(xué)價(jià)值、藝術(shù)價(jià)值、歷史價(jià)值和收藏價(jià)值。保護(hù)古籍，功在千秋，利在當(dāng)代?？茖W(xué)、高效的保護(hù)古籍，現(xiàn)代科技手段不可或缺。

2022年4月25日上午習(xí)近平總書記到中國(guó)人民大學(xué)考察調(diào)研。在對(duì)中國(guó)人民大學(xué)圖書館的考察過(guò)程中，習(xí)近平強(qiáng)調(diào)，要運(yùn)用現(xiàn)代科技手段加強(qiáng)古籍典藏的保護(hù)修復(fù)和綜合利用，深入挖掘古籍蘊(yùn)含的哲學(xué)思想、人文精神、價(jià)值理念、道德規(guī)范，推動(dòng)中華優(yōu)秀傳統(tǒng)文化創(chuàng)造性轉(zhuǎn)化、創(chuàng)新性發(fā)展。

2022年4月，中辦、國(guó)辦印發(fā)《關(guān)于推進(jìn)新時(shí)代古籍工作的意見》，做好古籍工作，把祖國(guó)寶貴的文化遺產(chǎn)保護(hù)好、傳承好、發(fā)展好，對(duì)賡續(xù)中華文脈、弘揚(yáng)民族精神、增強(qiáng)國(guó)家文化軟實(shí)力、建設(shè)社會(huì)主義文化強(qiáng)國(guó)具有重要意義。
